Сборка консоли с боковыми ящиками

Собирать консоль в классическом стиле не так сложно, как поначалу может казаться.

Если у вас есть станок с ЧПУ или лобзик, краскопульт, шуруповерт и немножко навыков моделирования, то вариант создания консоли с зеркалом из комплекта SY44018 окажется не сложным.

Итак, сначала рассмотрим комплект для консоли SY44018 состоящий из:

• опоры передние лев/прав - 2 шт
• опоры задние лев/прав - 2 шт
• фасад верхнего бокового ящика лев/прав - 2 шт
• фасад нижнего бокового ящика лев/прав - 2 шт
• боковые стенки - 2 шт
• фасад центрального ящика - 2 шт

Для монтажа понадобится (примерный набор):

• комплект стяжки эксцентрика
• шурупы
• задняя стенка мдф/лдсп/клееный брус и др.
• лдсп/мдф 10 мм для наполнения внутренних сторон деталей (стенки, фасады ABS)
• шариковые/роликовые направляющие 300 мм
• МДФ для внутренних стенок крепления боковых ящиков
• столешница
• лдсп для сборки ящиков

Окрашивание производится в покрасочной камере или краскопультом с учетом рекомендаций по окрашиванию.

ШАГ 1. Делаем наполнение боковых стенок и монтируем их с опорами. (Вырезать стенки проще на станках с ЧПУ, файл для вырезания мы предоставим бесплатно по запросу).

Монтируем боковые стенки и опоры, для чего предусмотрены специальные отверстия в деталях.

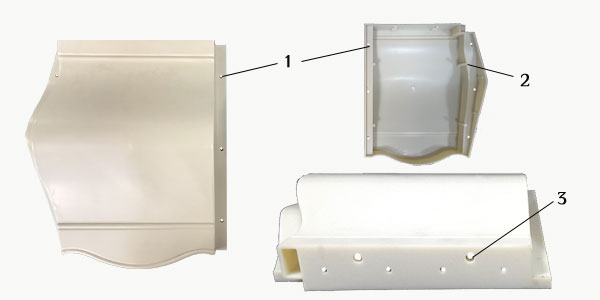

Рисунок 1. 1 - Отверстие для монтажа опоры 2 - Отверстие для монтажа наполнения 3 - Стяжка под столешницу.

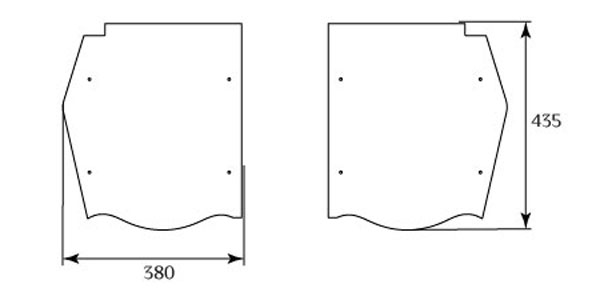

Рисунок 2. Размеры боковых стенок консоли

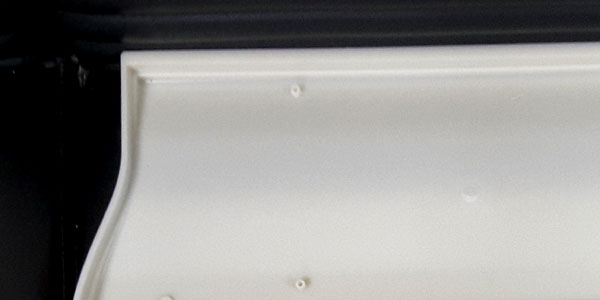

Рисунок 3. Обратная сторона боковых деталей

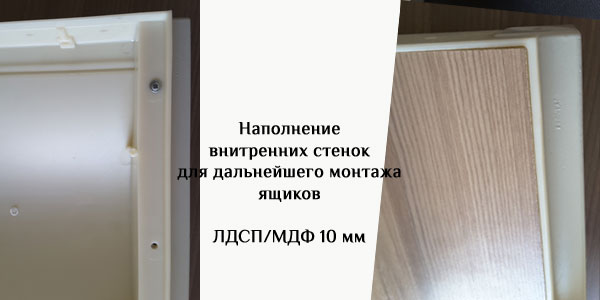

Рисунок 4. Наполнение боковых частей панель 10 мм.

ШАГ 2. Готовим 5 ящиков ящиков для консоли и накладываем декоративную часть, как фасад.

Сначала делаем замеры декоративных деталей, затем рассчитываем, что на шариковые направляющие мы оставляем рабочую зону равную 27 мм, оставляем зазор не более 2 мм от опоры и между ящиками.

Определяем ширину и длину исходя из толщины используемых материалов.

Край фасада должен быть выше края стенки ящика не более, чем на 20 мм.

Глубина ящика не должна превышать 300 мм, т.к. ширина стенки 380 мм.

Вырезаем наполнение в декоративную фасадную накладку, монтируем на готовый ящик.

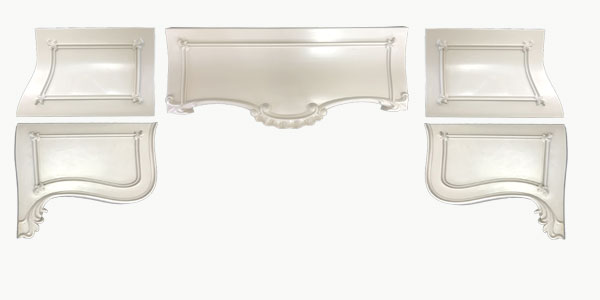

Рисунок 5. Декоративные накладки на фасады ящиков консоли.

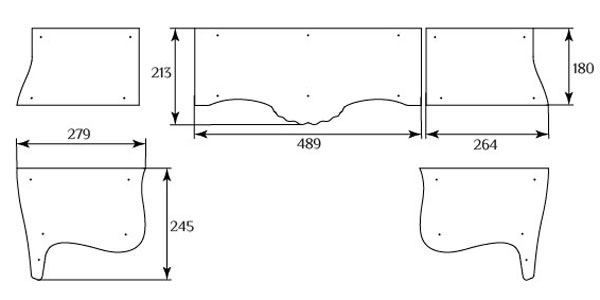

Рисунок 6. Размеры фасадов ящиков

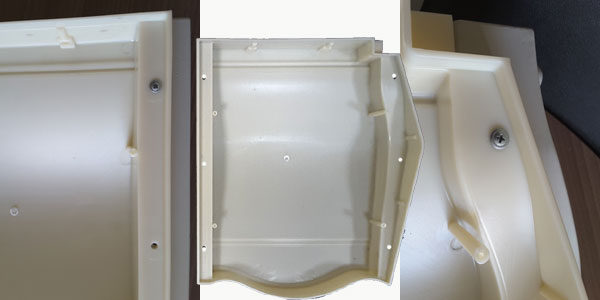

Рисунок 7. Обратная сторона декоративных накладок.

ШАГ 3. Приступаем к сборке каркаса будущей консоли, собираем боковые части, заднюю стенку и столешницу.

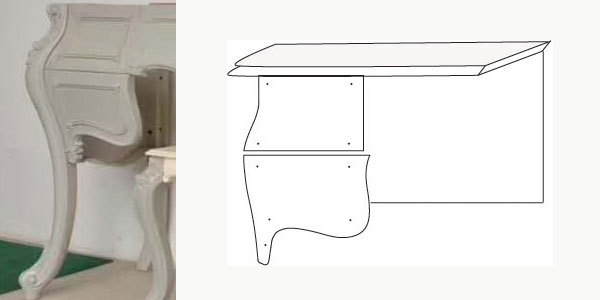

Рисунок 8. Крепление боковой стенки к задней опорной части консоли.

Затем монтируем стенку под направляющие, она имеет пятиугольную форму.

В готовом виде, после установки ящиков общий вид центральной части консоли приобретает плавные линии, так как декоративный фасад нижнего бокового ящика выступает за пределы этой стенки минимум на 15 мм.

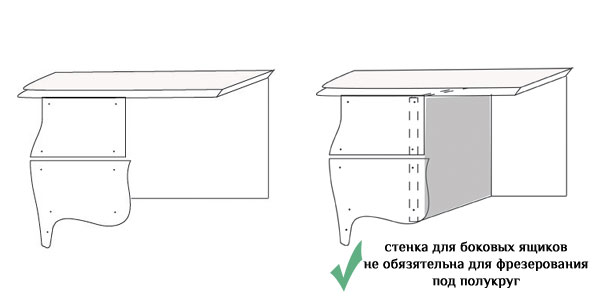

Рисунок 9. Монтаж стенки под ящики.

Подбираем столешницу, а именно толщину и фрезеровку. Конечно с фигурной фрезеровкой по краю и плавными линиями консоль смотрится великолепно!

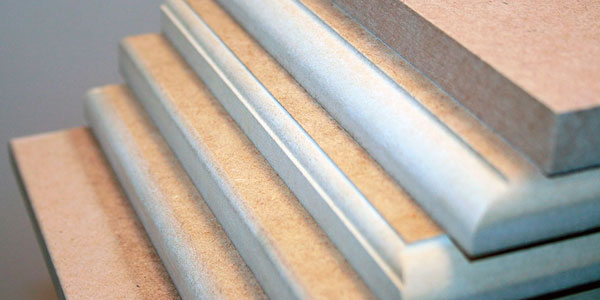

Рисунок 10. Подбор столешницы.

ШАГ 4. Приступаем к монтажу направляющих и установке ящиков.

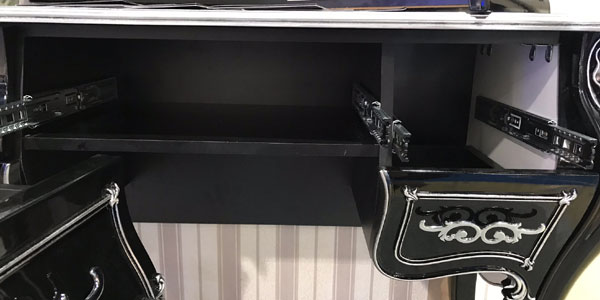

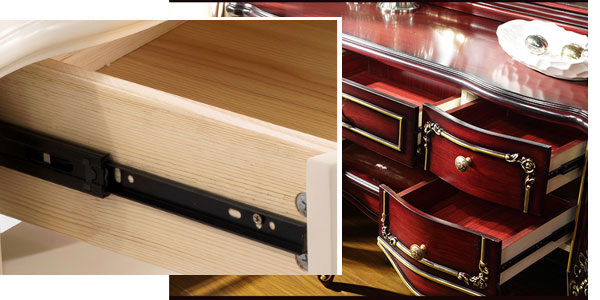

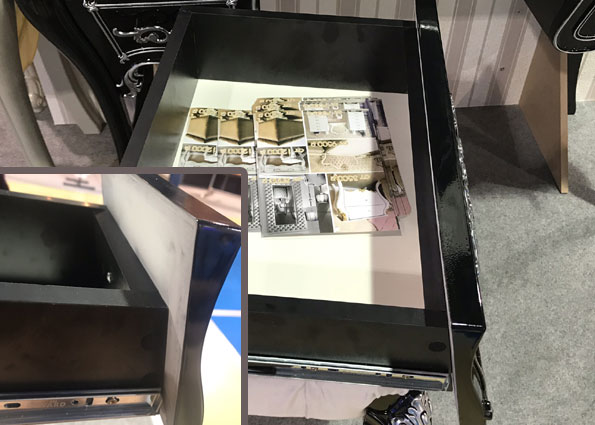

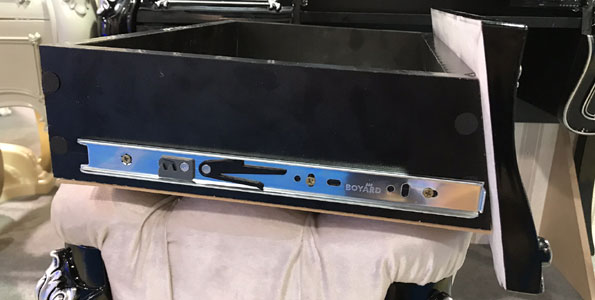

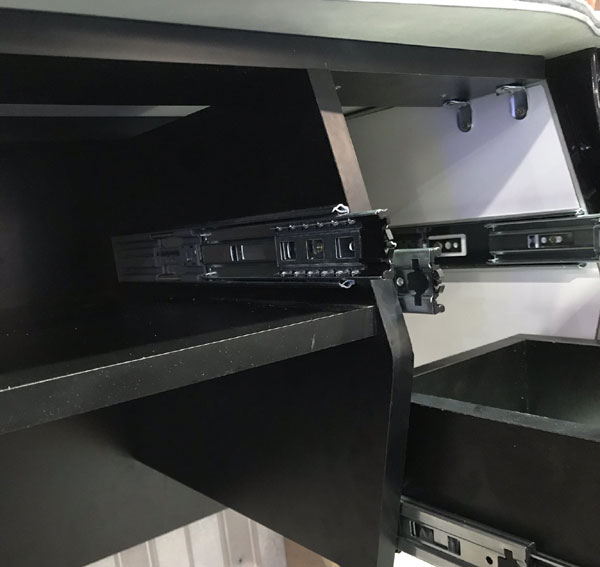

Рисунок 11. Установка направляющих.

Отверстие под ручку в накладке на фасад не предусмотрено, т.к. это индивидуальное решение.

Возможно устанавливать как ручку-кнопку, так и другие их виды, а возможно даже комбинацию (см рисунок 11).

В собранном виде до окрашивания получаем следующее (см рисунок 12).

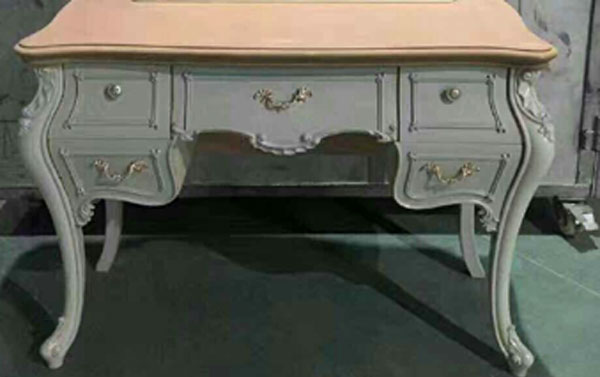

Рисунок 12. Консоль в сборе до окрашивания. Ширина 1280 мм.

ШАГ 5. Окрашиваем консоль, по необходимости патинируем или наносим поталь.

Сделать консоль с боковыми ящиками не сложно. Заказывайте прямо сейчас комплект SY44018.

Если вам не подходит размер или сложность конструкции, обратите внимание на комплекты SY16081 (810 мм) и SY16083 (603 мм).
